Hier sind die Fotos vom Bau unserer 4ten Gitarre. Die Form ist den PRS-Gitarren sehr ähnlich.

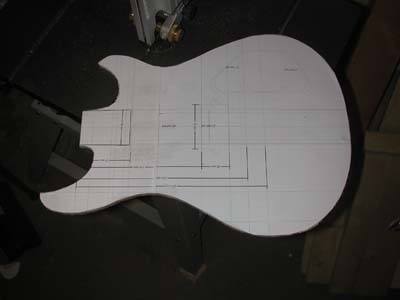

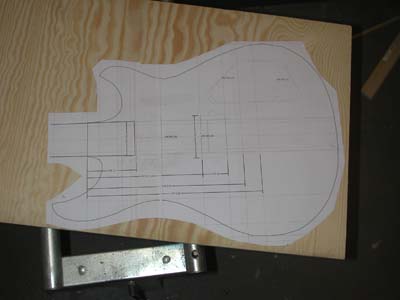

1. Zuerst wird eine Schablone der Gitarre gebaut. Der Konstruktionsplan wirdauf eine Sperrholzplatte aufgeklebt. |
![]() |

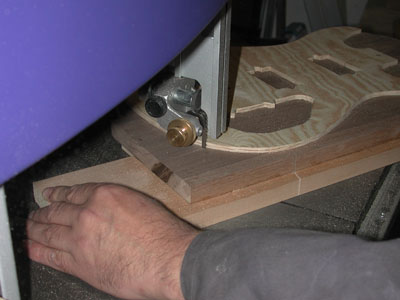

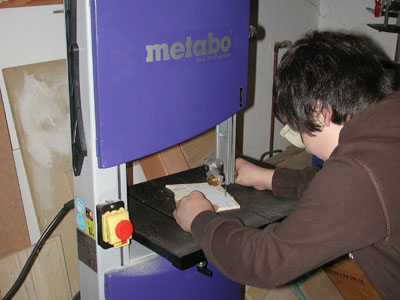

2. Dann wird die Kontur mit der Bandsäge ausgesägt |
|

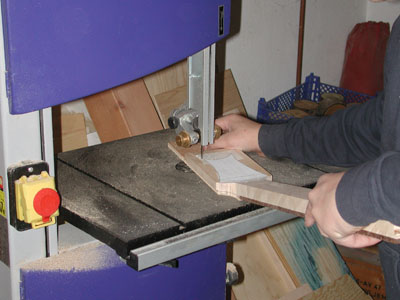

3. Hier säge ich die Form des Kopfes aus. |

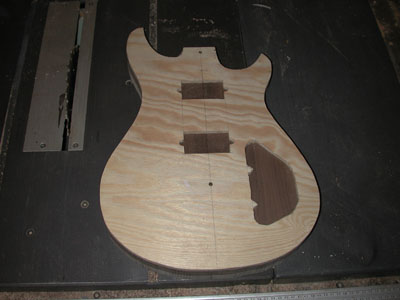

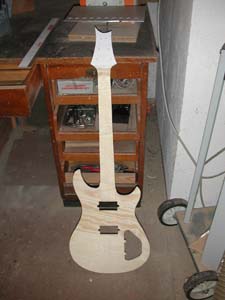

4. Dann werden alle Teile zusammengeschraubt und die Schablone ist fertig. |
||

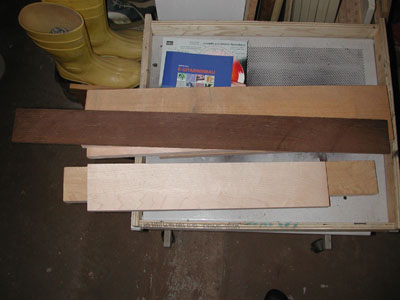

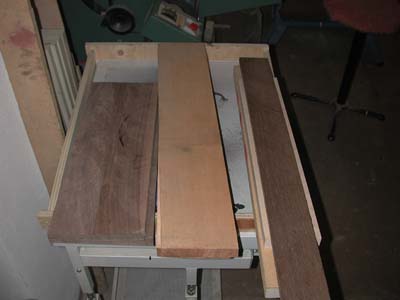

5. Das sind die einzelnen Hölzer, die für den Bau verwendet wurden. | 6. Hier nochmal geordnet : -ganz links das Holz für den Korpus (Amerikanischer Nussbaum) -in der Mitte das Holz für die Rückseite des Korpus (Erle) -ganz rechts die Hölzer für den Hals (Panga-Panga fürs Griffbrett, Ahorn für Kopf und Rückseite) |
||

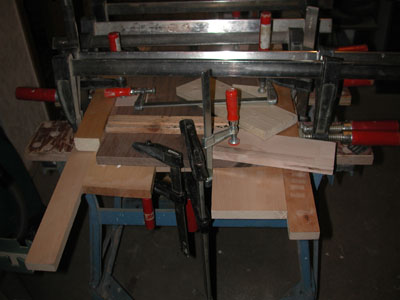

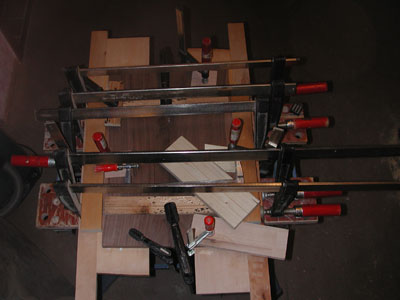

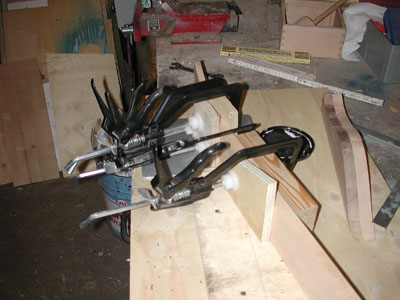

7. Nun wird zuerst das Holz für den Korpus zusammengeleimt. | 8. Man sieht es auf dem Foto zwar nicht, aber es werden nicht nur die beiden Nussbaumhälften verleimt, sondern auch gleich die Erle. |
![]() |
|

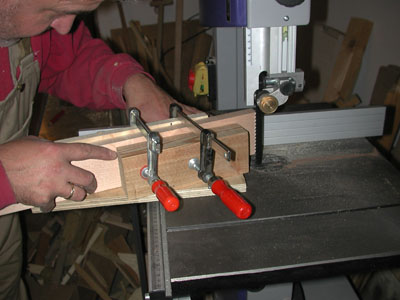

9. Danach wird die Schräge in den Hals eingesägt, um die Kopfplatte im 15° Winkel aufleimen zu können. |
10. Kopf und Hals werden verleimt. | ||
11. Hier haben wir die Schablone auf das Korpusholz aufgeklebt und die Kontur des Korpus wird ausgesägt. | 12. Fertig. | ||

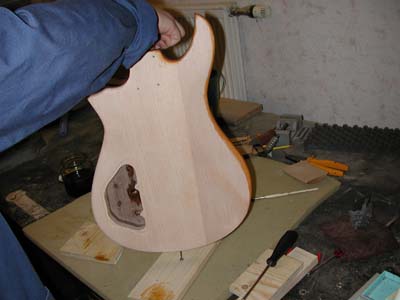

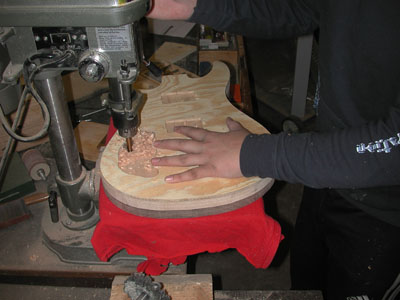

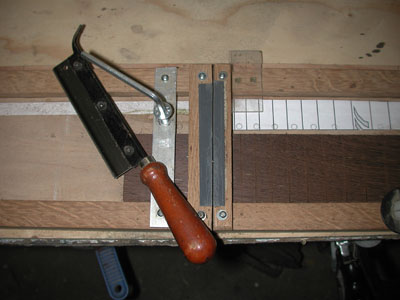

13. Die Vorrichtung zum Sägen der Bundschlitze. | 14. Hier bohre ich die Versenkung für die Elektronik in die Rückseite des Korpus. |
||
15. Nun muss nur noch mit der Oberfräse der Rand glattgefräst werden. | 16. Das Griffbrett wird aufgeleimt. Vorher muss man noch den Halsstab einfügen. |
||
17. Danach wird mit der Bandsäge die Kopfform ausgesägt. | 18. Der Korpus mit den Fräsungen für die Pickups. | ||

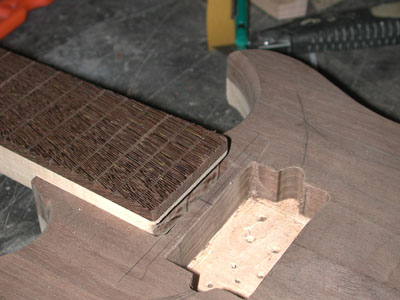

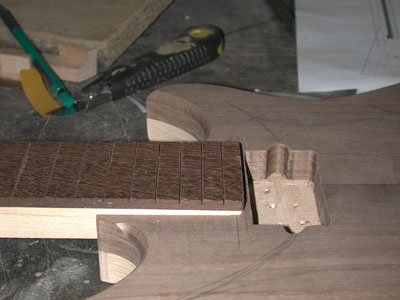

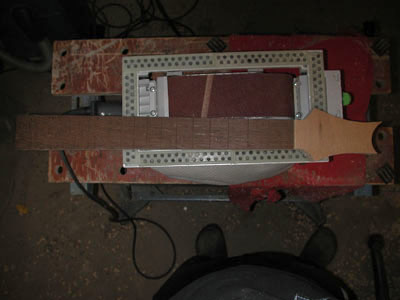

19. Der Hals mit aufgeleimtem Griffbrett und ausgesägtem Kopf. | 20. Danach wurde wieder mit der Oberfräse die Versenkung für den Hals ausgeschnitten. |
||

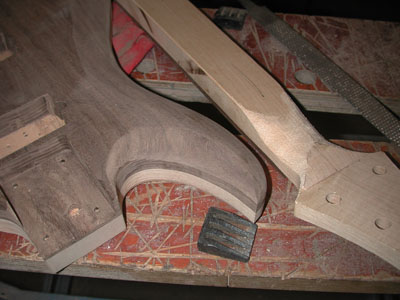

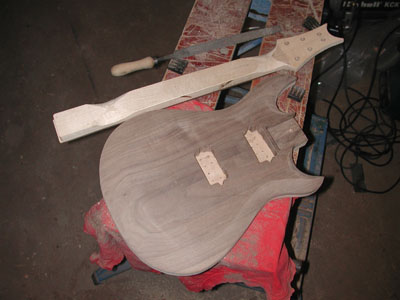

21. Passt. | 22. Hier der bereits mit dem Bandschleifer geshapte Korpus. Daneben liegt der Hals, bei dem bereits mit der Raspel erste Stücke herausgeschliffen wurden. |
||

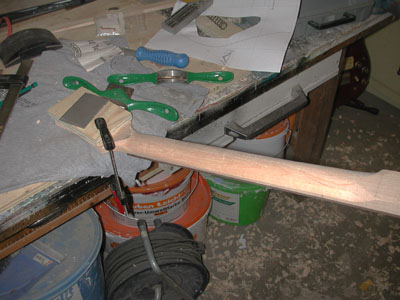

23. Nochmal in der Nahaufnahme. | 24. Hier habe ich die Halsrundung mit Hobeln und Abziehklinge herausgearbeitet. Danach wird der Hals solange geschliffen, bis er völlig glatt ist. |
||

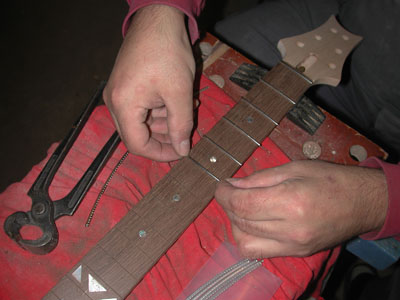

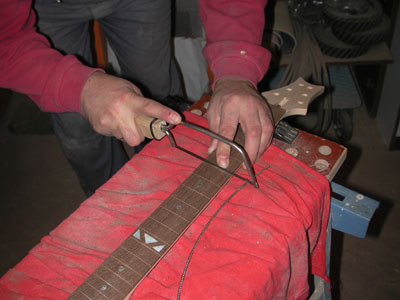

25. Die Bundschlitze werden noch einmal nachgesägt... | 26. ..und die Bundstäbe eingepasst und auf die richtige Länge abgezwickt. |
||

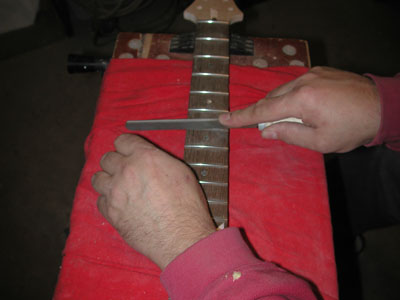

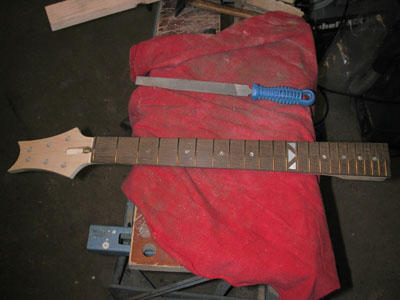

27. Der Hals mit eingefügten Inlays und Bundstäben. | 28. Dann müssen die Bundstäbe an der Seite mit einer Bundfeile rundgeschliffen werden. |
||

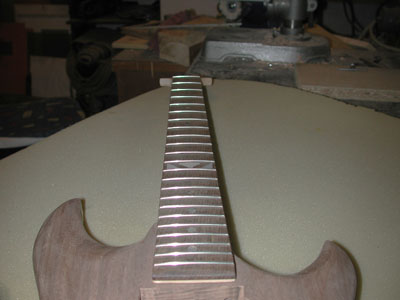

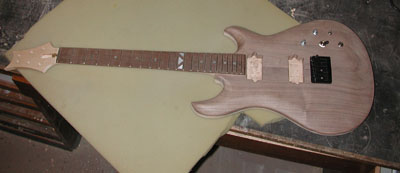

29. Wir haben den Hals probeweise in den Korpus eingeschraubt. | 30. Nochmal der Hals mit geschliffenen Bünden. | ||
31. Die Gitarre wird zum ersten Mal vollständig zusammengebaut. Erst die Mechaniken... |

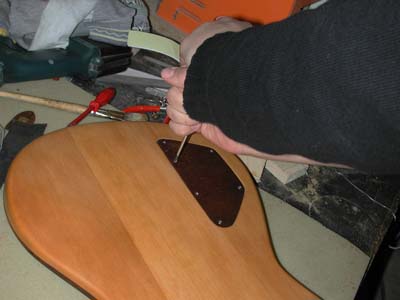

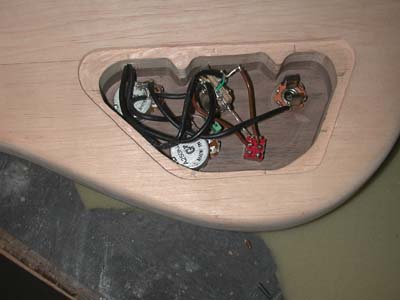

32. ...dann die Elektronik. | ||

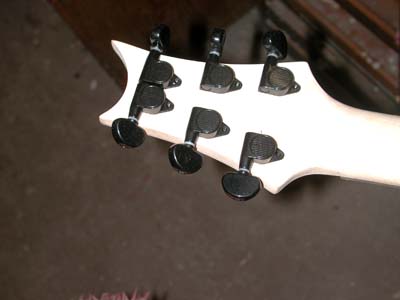

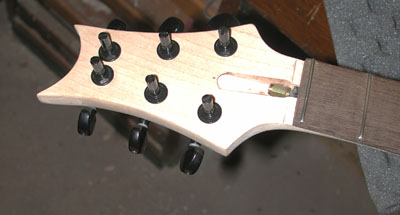

33. Nochmal die Mechaniken von hinten. Nach dem Zusammenbauen wird die Gitarre zum ersten Mal gespielt, um zu checken ob die Elektronik funktioniert. |

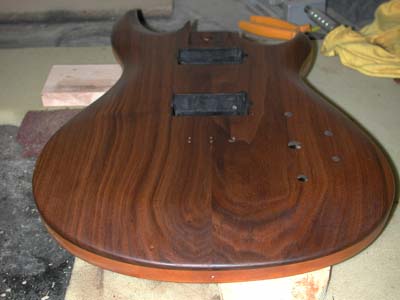

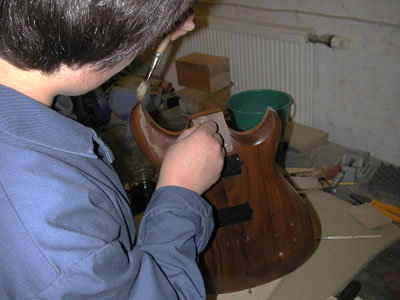

34. Dann wird das Instrument wieder auseinander- gebaut und 4 mal geschliffen und gewässert. Nach dem Wässern werden der Korpus und der Hals gebeizt. |
||
35. Fertig. | 36. Nachdem die Beize getrocknet ist, wird das Ganze noch geölt.. |
||
37. ....dann wieder zusammengebaut... | 38. ....und fertig!! | ||

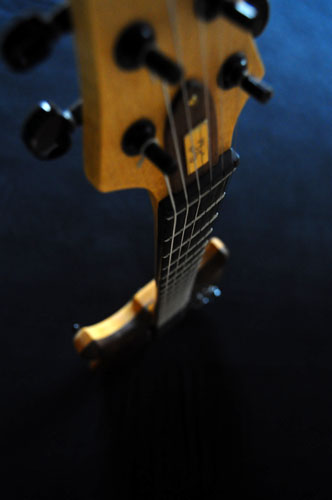

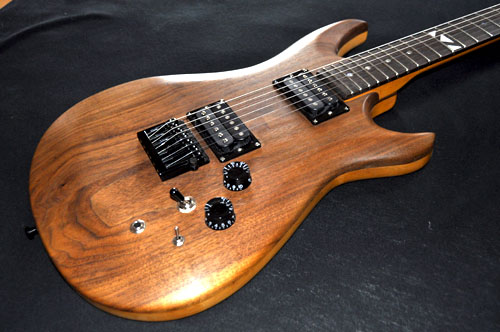

39. Hier noch ein Paar Fotos von der fertigen Gitarre. |
